AODD-насос или центробежный насос: какой выбрать?

Два наиболее распространённых типа промышленных насосов могут выглядеть схожими по техническим характеристикам, однако в реальных производственных условиях они работают совершенно по-разному. Неправильный выбор насоса может привести к простоям оборудования, повышенному энергопотреблению, ускоренному износу и дополнительным затратам на техническое обслуживание.

В этом руководстве рассмотрим, в каких случаях лучше выбрать пневматический двухмембранный насос (AODD), а когда более рациональным решением станет центробежный насос.

Почему это сравнение важно

Инженеры редко задаются вопросом «какой насос лучше» без привязки к конкретной задаче. Обычно необходимость выбора возникает при проектировании новой технологической линии, замене оборудования, переходе на другую перекачиваемую среду или оптимизации эксплуатационных затрат.

Области применения AODD-насосов и центробежных насосов частично пересекаются: оба типа оборудования могут использоваться для перекачивания воды, химических растворов, технологических жидкостей и некоторых суспензий. Именно поэтому выбор иногда делается по привычке, а не на основании реальных условий эксплуатации.

Ошибки при подборе могут впоследствии привести к кавитации, ускоренному износу, повреждению механических уплотнений, засорению проточной части или незапланированным остановкам оборудования.

Ниже рассмотрим принцип работы каждого типа насоса, их основные преимущества и ограничения, а также типичные области применения.

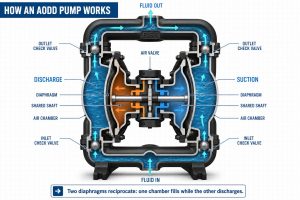

Принцип работы пневматического двухмембранного насоса (AODD)

Пневматический двухмембранный насос (AODD) представляет собой объёмный насос возвратно-поступательного действия с приводом от сжатого воздуха.

Две мембраны соединены общим валом и совершают возвратно-поступательные движения. Когда одна рабочая камера заполняется перекачиваемой средой, другая одновременно вытесняет жидкость в нагнетательный трубопровод.

Воздухораспределительная система попеременно подаёт сжатый воздух к мембранам, а обратные клапаны на всасывании и нагнетании обеспечивают движение жидкости в одном направлении.

Ключевые особенности AODD-насосов

• Самовсасывание. Насос способен запускаться при незаполненной всасывающей линии и поднимать жидкость с определённой глубины в зависимости от модели и условий эксплуатации.
• Возможность сухого хода. Многие AODD-насосы способны работать без жидкости в течение определённого времени без немедленного повреждения насоса.
• Работа с вязкими средами. Объёмный принцип действия позволяет эффективно перекачивать жидкости повышенной вязкости.
• Перекачивание жидкостей с твёрдыми частицами. При правильном подборе клапанов, проходных сечений и материалов насос может работать со шламами, суспензиями и загрязнёнными жидкостями.
• Бережное воздействие на продукт. Относительно низкие скорости движения жидкости позволяют использовать AODD-насосы для некоторых сред, чувствительных к сдвиговым нагрузкам.
• Пневматический привод. Отсутствие электродвигателя непосредственно на насосе делает AODD удобным решением для многих промышленных условий, включая потенциально взрывоопасные зоны при соответствующем исполнении оборудования.
• Простое регулирование производительности. Расход можно регулировать изменением давления и расхода подаваемого сжатого воздуха без применения частотного преобразователя.

Принцип работы центробежного насоса

Центробежный насос использует вращающееся рабочее колесо для передачи энергии жидкости.

Жидкость поступает в центральную часть рабочего колеса, ускоряется вращающимися лопатками и направляется к периферии. В корпусе насоса часть кинетической энергии преобразуется в давление.

В отличие от AODD-насоса, центробежный насос относится к динамическим насосам и обеспечивает относительно равномерный непрерывный поток.

Ключевые особенности центробежных насосов

• Высокая производительность. Особенно эффективны при перекачивании больших объёмов маловязких жидкостей.
• Высокая энергоэффективность. При правильно выбранной рабочей точке центробежные насосы обычно обладают высокой эффективностью при работе с водоподобными жидкостями.
• Равномерный поток. Вращательное движение рабочего колеса обеспечивает стабильную подачу с относительно низкой пульсацией.
• Относительно простая конструкция. Количество основных движущихся деталей невелико.
• Чувствительность к сухому ходу. Многие конструкции требуют заполнения насоса и всасывающей линии жидкостью перед запуском. Работа без жидкости может привести к перегреву и повреждению механического уплотнения.
• Зависимость характеристик от вязкости. С увеличением вязкости жидкости производительность и эффективность центробежного насоса могут заметно снижаться.

Основные различия между AODD-насосом и центробежным насосом

Когда выбирать AODD-насос

Пневматический двухмембранный насос особенно хорошо подходит для сложных, переменных и периодических технологических процессов.

1. Высоковязкие или чувствительные к сдвигу среды

Краски, клеи, покрытия, пищевые продукты, пасты и некоторые химические составы могут быть чувствительны к интенсивному механическому воздействию.

AODD-насос обеспечивает относительно бережное перемещение продукта и подходит для многих подобных задач.

2. Среда содержит твёрдые или абразивные частицы

Шламы, керамические суспензии, технологические сточные воды и другие жидкости могут содержать твёрдые частицы.

При правильном подборе материалов проточной части, клапанов и размера проходных сечений AODD-насос способен эффективно работать с такими средами.

В условиях, где абразивные частицы вызывают интенсивный износ рабочего колеса центробежного насоса, AODD-насос зачастую оказывается более подходящим решением благодаря отсутствию вращающегося рабочего колеса и возможности выбора износостойких материалов.

3. Работа в потенциально взрывоопасной среде

Пневматический привод позволяет отказаться от электродвигателя непосредственно на насосе.

Благодаря этому AODD-насосы широко применяются при перекачивании растворителей, красок, нефтепродуктов и других сред в промышленных условиях, где предъявляются повышенные требования к безопасности.

При эксплуатации в потенциально взрывоопасных зонах необходимо выбирать соответствующее исполнение оборудования и соблюдать действующие требования по безопасности, заземлению и электростатической защите.

4. Требуется самовсасывание или периодическая работа

Опорожнение бочек и резервуаров, откачка из приямков, мобильная перекачка и периодические технологические операции часто требуют способности насоса работать при изменяющемся уровне жидкости.

В таких условиях способность AODD-насоса к самовсасыванию и допустимому сухому ходу является существенным преимуществом.

5. Требуется простое регулирование расхода

Производительность AODD-насоса можно изменять регулированием параметров подачи сжатого воздуха.

Для многих периодических процессов это позволяет организовать простое управление без применения частотного преобразователя.

Когда выбирать центробежный насос

Центробежный насос обычно является оптимальным решением при стабильной непрерывной перекачке больших объёмов маловязких жидкостей.

1. Большой непрерывный расход маловязкой жидкости

Охлаждающая вода, технологическая вода, чистые химические растворы и другие маловязкие жидкости часто перекачиваются в больших объёмах.

При правильно выбранной рабочей точке центробежный насос способен обеспечить высокую производительность и стабильный непрерывный поток.

2. Энергопотребление является важным фактором

При длительной непрерывной эксплуатации энергозатраты могут составлять значительную часть общей стоимости владения насосом.

При работе с водоподобными жидкостями правильно подобранный центробежный насос обычно эффективнее системы, использующей сжатый воздух.

Поэтому при круглосуточной эксплуатации экономия энергии может стать решающим фактором при выборе оборудования.

3. Требуется стабильный поток с минимальной пульсацией

Центробежные насосы создают более равномерный поток по сравнению с возвратно-поступательными насосами.

Это может быть преимуществом в технологических процессах, где требуется стабильная непрерывная подача жидкости.

Практическое правило

Если жидкость имеет низкую вязкость, похожа по свойствам на воду, а насос должен работать непрерывно в течение длительного времени, центробежный насос часто является более эффективным решением.

Если среда вязкая, содержит твёрдые или абразивные частицы, требует самовсасывания, допуска сухого хода или процесс носит периодический характер, AODD-насос зачастую оказывается более подходящим выбором.

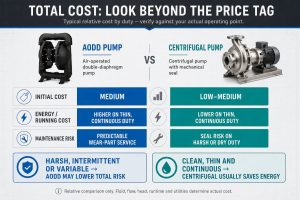

Сравнение затрат: важна не только цена закупки

Цена приобретения насоса — лишь одна составляющая общей стоимости владения оборудованием.

При выборе необходимо учитывать капитальные, эксплуатационные и сервисные расходы.

1. Капитальные затраты

Стоимость конкретного решения зависит от производительности, материалов, типа привода, требований к безопасности и комплектации оборудования.

AODD-насос может позволить отказаться от некоторых дополнительных компонентов, например частотного преобразователя, если регулирование производительности осуществляется непосредственно через систему подачи сжатого воздуха.

2. Эксплуатационные затраты

При непрерывной перекачке маловязких жидкостей центробежный насос обычно обладает преимуществом по энергоэффективности.

AODD-насос использует сжатый воздух, производство которого требует значительных энергетических затрат. Поэтому эффективность воздухораспределительной системы, правильный подбор размера насоса и оптимизация давления воздуха напрямую влияют на эксплуатационные расходы.

Эксплуатация слишком большого AODD-насоса на неоптимальных режимах также может привести к избыточному потреблению сжатого воздуха.

3. Затраты на техническое обслуживание

Основными изнашиваемыми компонентами AODD-насоса являются мембраны, клапаны, седла клапанов и уплотнения. Их состояние можно контролировать в рамках планового технического обслуживания.

В центробежных насосах особого внимания требуют механические уплотнения, подшипники и рабочее колесо. Характер износа зависит от перекачиваемой среды и условий эксплуатации.

Поэтому сравнивать следует не только стоимость запасных частей, но и продолжительность простоев, трудозатраты на обслуживание и возможные потери производства.

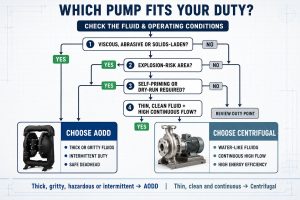

Как сделать правильный выбор

Выбор между AODD-насосом и центробежным насосом должен основываться на реальных параметрах технологического процесса.

Перед подбором оборудования рекомендуется определить:

• тип и химический состав перекачиваемой среды;
• вязкость;
• наличие и размер твёрдых частиц;
• требуемый расход;
• необходимое давление или напор;
• температуру жидкости;
• высоту всасывания;
• режим работы — непрерывный или периодический;
• требования к самовсасыванию и сухому ходу;
• требования к материалам проточной части;
• условия промышленной безопасности;
• доступность и стоимость сжатого воздуха;
• требования к техническому обслуживанию.

Заключение

Универсального ответа на вопрос, какой насос лучше, не существует.

Пневматические двухмембранные насосы (AODD) особенно эффективны при работе с вязкими, загрязнёнными, абразивными и сложными технологическими средами. Они обеспечивают самовсасывание, допускают работу без жидкости в определённых условиях и позволяют относительно просто регулировать производительность.

Центробежные насосы, в свою очередь, являются эффективным решением для непрерывной перекачки больших объёмов чистых маловязких жидкостей и, как правило, обладают преимуществом по энергоэффективности в таких условиях.

Правильный выбор зависит не только от требуемого расхода и давления, но и от свойств жидкости, режима эксплуатации, требований к безопасности, техническому обслуживанию и общей стоимости владения оборудованием.

Именно комплексная оценка этих факторов позволяет подобрать насос, который будет надёжно и экономично работать в конкретном технологическом процессе.
