Клеевые материалы — будь то клей для древесины на водной основе, контактный клей на основе растворителя или наполненная эпоксидная смола — относятся к достаточно сложным средам для перекачивания.
Они часто обладают высокой вязкостью и чувствительностью к сдвиговым нагрузкам. Кроме того, многие клеевые составы содержат наполнители или абразивные частицы, способные ускорять износ обычного насосного оборудования.

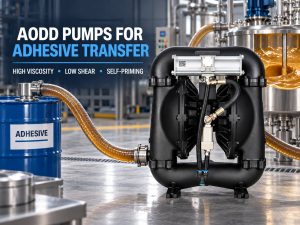

По этим причинам пневматические двухмембранные насосы (AODD) широко применяются на линиях смешивания, дозирования и перекачивания клеевых материалов, в том числе при опорожнении бочек и других емкостей.
В этом руководстве рассмотрим, когда насос AODD подходит для перекачивания клея, какие параметры необходимо учитывать при его выборе и как обеспечить надежную эксплуатацию оборудования.
Важное замечание о терминологии: бустерный насос предназначен для повышения давления уже существующего потока. Он не предназначен для самостоятельного всасывания клея из бочки. Для непосредственной перекачки клея требуется объемный насос, например AODD. Бустерный насос может быть установлен после него только в том случае, если оборудование для нанесения клея требует более высокого давления, чем способен обеспечить основной насос.
Благодаря принципу объемного вытеснения насосы AODD способны работать с жидкостями значительно большей вязкости, чем многие стандартные центробежные насосы.
Фактическая допустимая вязкость зависит от типоразмера насоса, диаметра трубопровода, условий всасывания, требуемого расхода и рабочей температуры.
Поэтому при работе с особенно вязкими клеями насос необходимо подбирать по конкретной рабочей точке.
Насосы AODD обладают хорошими самовсасывающими характеристиками и могут запускаться при сухой всасывающей линии.
Они также способны переносить кратковременную работу всухую, что особенно важно при опорожнении бочек или других емкостей, которые могут закончиться во время производственного цикла.
Однако продолжительная работа всухую увеличивает количество рабочих циклов и ускоряет механический износ мембран.

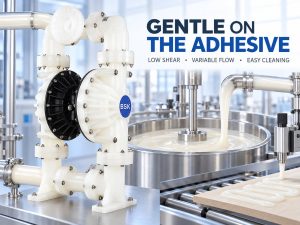

Возвратно-поступательное движение мембран обеспечивает относительно мягкое воздействие на перекачиваемую среду.
Это особенно важно для тиксотропных и псевдопластичных клеевых материалов, свойства и вязкость которых могут изменяться под воздействием интенсивного механического сдвига.
Насос AODD приводится в действие сжатым воздухом и не требует установки электрического двигателя непосредственно на корпусе насоса.
Это делает пневматический привод особенно подходящим для многих процессов с клеями на основе растворителей и для применений, где использование электрического оборудования в рабочей зоне требует дополнительных мер безопасности.
При эксплуатации во взрывоопасных зонах необходимо учитывать требования местных норм и соответствующую сертификацию всей системы.
После завершения работы проточную часть насоса можно промыть совместимой очищающей жидкостью.
Для клеев на водной основе обычно используется вода, а для клеев на основе растворителей необходимо выбирать химически совместимое средство для промывки.
В конструкции AODD отсутствует сложный узел «ротор–статор», что упрощает обслуживание и очистку между производственными циклами.
Производительность насоса можно регулировать путем изменения параметров подачи сжатого воздуха.
Это позволяет адаптировать работу насоса к требованиям трубопровода, технологической линии и оборудования для нанесения клея.
Определите вязкость клея в сантипуазах (cP) при фактической рабочей температуре.
Это принципиально важно, поскольку вязкость многих клеевых материалов значительно увеличивается при снижении температуры.
Например, клей, который легко перекачивается при 25 °C, может стать значительно более вязким при 15 °C, что приведет к снижению производительности насоса.
Поэтому насос и диаметр трубопроводов следует выбирать с учетом максимальной ожидаемой вязкости при минимальной рабочей температуре.
Клеи на основе растворителей могут вызывать набухание, размягчение или разрушение некоторых эластомеров.
Водные клеевые составы обычно менее агрессивны, однако совместимость материалов все равно необходимо проверять.
Перед выбором насоса следует подтвердить химическую совместимость:
с конкретной рецептурой клея.
Некоторые клеевые составы содержат:
Такие компоненты могут ускорять износ мембран, клапанных шаров и седел.
Материалы проточной части необходимо выбирать с учетом химической совместимости, размера и концентрации твердых частиц, а также требуемой износостойкости.
При определении требуемого давления необходимо учитывать не только давление непосредственно на оборудовании для нанесения клея, но и гидравлические потери в:
Система подачи сжатого воздуха должна обеспечивать насос достаточным давлением и расходом воздуха для преодоления общего сопротивления системы.
Непрерывная подача клея и периодическое опорожнение бочек создают разные условия эксплуатации.
При выборе насоса необходимо учитывать:
Насосы AODD могут использоваться для перекачивания и подачи:
Низкая сдвиговая нагрузка способствует стабильной транспортировке продукта к оборудованию для нанесения клея.
Холодные клеи и другие клеевые составы могут подаваться на оборудование для формирования и заклеивания картонных коробок.
AODD хорошо подходит для процессов, где вязкость продукта изменяется при изменении температуры.
Насосы могут использоваться для подачи:
Регулируемые расход и давление позволяют адаптировать подачу материала к требованиям технологического процесса.
AODD могут применяться для перекачивания:
При наличии абразивных наполнителей особое внимание необходимо уделять материалам мембран, клапанных шаров и седел.
Некоторые инкапсулирующие и заливочные смолы можно транспортировать небольшими контролируемыми объемами.
Относительно низкая сдвиговая нагрузка AODD может быть преимуществом при работе с составами, содержащими чувствительные наполнители.

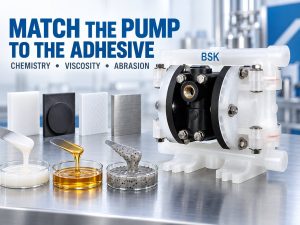

Материалы насоса нельзя выбирать только по общей категории «водный клей», «клей на растворителе» или «абразивный клей».
Окончательный выбор всегда должен основываться на точном химическом составе, концентрации, температуре и характеристиках наполнителя.
В качестве первоначального ориентира:
| Тип клея | Мембрана | Шары / седла | Корпус насоса |
|---|---|---|---|
| На водной основе | EPDM, NBR или другой совместимый эластомер | EPDM, NBR или другой совместимый материал | PP, нержавеющая сталь или другой совместимый материал |
| На основе растворителя | PTFE, FKM или другой химически совместимый материал | PTFE, FKM или другой совместимый материал | Выбирается по конкретному растворителю |
| С наполнителями / абразивный | Износостойкий эластомер или PTFE при необходимости высокой химической стойкости | Износостойкий материал, подобранный по характеристикам частиц | Нержавеющая сталь или другой подходящий материал |
Важно: эта таблица предназначена только для предварительного выбора и не заменяет проверку химической совместимости.
PTFE обладает очень широкой химической стойкостью, однако его не следует автоматически считать наиболее износостойким вариантом для любого абразивного клея.
При работе с наполненными составами необходимо одновременно учитывать химическую стойкость и механический износ.
Выбирайте насос с достаточным запасом производительности относительно фактической рабочей точки.
При этом необходимо учитывать:
Для высоковязких материалов рекомендуется использовать максимально практичный диаметр всасывающей линии, чтобы уменьшить гидравлическое сопротивление.
При очень высокой вязкости предпочтительно использовать затопленный всас или другую схему, обеспечивающую стабильную подачу продукта на вход насоса.
Работа насоса на умеренной частоте циклов обычно способствует снижению износа мембран и клапанных компонентов.
Также необходимо проверить расход воздуха насоса и убедиться, что производительности компрессорной системы достаточно с учетом другого пневматического оборудования, работающего одновременно.
Клеи часто становятся значительно более вязкими при охлаждении.
Насос, который обеспечивает требуемую производительность при 25 °C, может работать значительно медленнее при 15 °C.
Поэтому при подборе необходимо ориентироваться на наиболее тяжелые ожидаемые условия эксплуатации.
Некоторые растворители способны вызывать набухание или разрушение NBR, EPDM и других эластомеров.
Материал мембраны необходимо проверять по точному химическому составу клея.
Даже правильно подобранный AODD не сможет обеспечить требуемую производительность, если система подачи сжатого воздуха не обеспечивает необходимый расход и давление.
Всегда проверяйте требования насоса к сжатому воздуху относительно фактической производительности компрессорной системы.

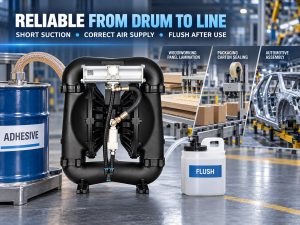

Длинный шланг малого диаметра значительно увеличивает сопротивление при всасывании высоковязкого клея.
Устанавливайте насос максимально близко к источнику продукта, а всасывающую линию делайте короткой и достаточно большого диаметра.
Устанавливайте насос как можно ближе к источнику клеевого материала.
Всасывающая линия должна быть короткой и иметь достаточный внутренний диаметр.
После завершения работы насос рекомендуется своевременно промывать совместимой очищающей жидкостью, чтобы предотвратить отверждение клея внутри проточной части.
Для сокращения времени простоя рекомендуется иметь на складе основные запасные части:
Если клеевой материал быстро отверждается или выделяет летучие компоненты, следует минимизировать застойные участки трубопровода и выполнять промывку сразу после завершения работы.
Перед заказом AODD для перекачивания клея проверьте:
☐ вязкость продукта при минимальной и максимальной рабочей температуре;
☐ точный химический состав клея;
☐ наличие растворителей;
☐ наличие, размер и концентрацию твердых частиц;
☐ требуемый расход;
☐ требуемое давление нагнетания;
☐ потери давления в трубопроводе;
☐ химическую совместимость мембран, шаров, седел и корпуса;
☐ производительность системы подачи сжатого воздуха;
☐ наличие подходящей жидкости для промывки и очистки.
Нет.
Бустерный насос предназначен для повышения давления уже существующего потока.
Для самостоятельного всасывания и перекачивания клея из бочки необходимо использовать объемный перекачивающий насос, например AODD.
Бустерный насос может быть установлен после него, если технологическое оборудование требует более высокого давления.
Насосы AODD характеризуются относительно низкой сдвиговой нагрузкой и поэтому подходят для многих чувствительных к сдвигу клеевых материалов.
Однако фактическое влияние на продукт зависит от его реологических свойств, частоты циклов насоса и условий эксплуатации.
Для особенно чувствительных продуктов рекомендуется проверить характеристики клея и провести испытания в реальных рабочих условиях.
Как правило, стандартный AODD не является оптимальным решением для термоклеев.
Термоплавкие клеи обычно требуют специализированной системы с подогревом, которая поддерживает материал в расплавленном состоянии на протяжении всего процесса.
Стандартные насосы AODD больше подходят для многих вязких клеев на водной основе и на основе растворителей, если их свойства соответствуют рабочим возможностям насоса.
Да.
Насосы AODD способны переносить работу всухую без немедленного повреждения, характерного для некоторых других типов насосов.
Однако продолжительная работа без жидкости увеличивает количество рабочих циклов и ускоряет износ мембран.
Если насос регулярно полностью опорожняет бочку или емкость, рекомендуется использовать датчик уровня, таймер или другую систему управления для остановки подачи воздуха.
Производительность можно регулировать путем:
Не рекомендуется чрезмерно ограничивать всасывающую линию.
Высокое сопротивление на входе ухудшает условия всасывания, снижает производительность и при определенных условиях может привести к кавитационным явлениям.
AODD — это объемный насос с приводом от сжатого воздуха.
Две гибкие мембраны соединены общим штоком и совершают возвратно-поступательные движения под управлением воздухораспределительного клапана.
Когда одна мембрана вытесняет жидкость из рабочей камеры, другая одновременно создает разрежение и всасывает новую порцию жидкости.
Такой процесс повторяется циклически, обеспечивая перекачивание среды.
Насосы AODD обладают рядом характерных преимуществ:
Поскольку принцип работы основан на возвратно-поступательном движении мембран, поток AODD по своей природе имеет определенную пульсацию.
Типоразмер насоса следует выбирать по фактической рабочей точке, а не только по диаметру присоединения или максимальной паспортной производительности.
Для правильного подбора необходимо учитывать:
расход + давление + вязкость + температура + химический состав + твердые частицы + условия всасывания + параметры трубопровода.
Рекомендуется предусматривать разумный запас производительности, чтобы насос не был вынужден постоянно работать в предельном режиме.
Для высоковязких клеев особенно важно правильно подобрать диаметр насоса и трубопровода. Слишком малое проходное сечение увеличивает гидравлическое сопротивление и снижает фактическую производительность.
Окончательный выбор следует выполнять по рабочим характеристикам конкретной модели насоса.
BSK Fluid Technology предлагает пневматические двухмембранные насосы AODD для различных задач перекачивания клеевых материалов, включая:
Доступны различные варианты материалов проточной части, включая:
При выборе конкретной конфигурации необходимо учитывать химический состав клея и фактические условия эксплуатации.
Для точного подбора предоставьте инженерам BSK следующие параметры:
1. Перекачиваемая среда
Название и тип клея.
2. Химический состав
Водная основа, растворитель, смола и другие компоненты.
3. Вязкость
Укажите значение в cP при фактической рабочей температуре.
4. Температура
Минимальная и максимальная рабочая температура.
5. Требуемый расход
Укажите необходимую производительность, например в л/мин.
6. Давление нагнетания
Укажите требуемое рабочее давление и параметры трубопровода.
7. Твердые частицы
Укажите наличие наполнителя, размер частиц и приблизительную концентрацию.
На основании этих данных можно определить:
типоразмер насоса → материал корпуса → материал мембран → материал клапанных шаров и седел → требования к подаче сжатого воздуха.
